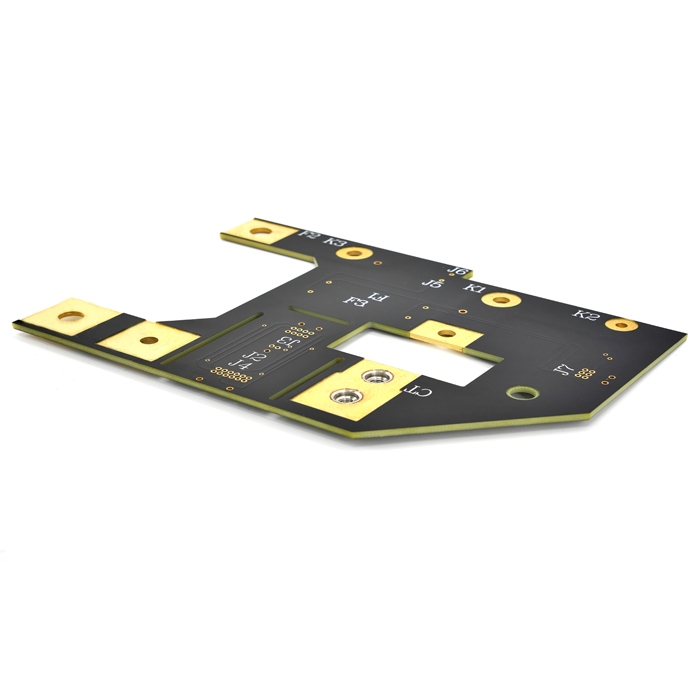

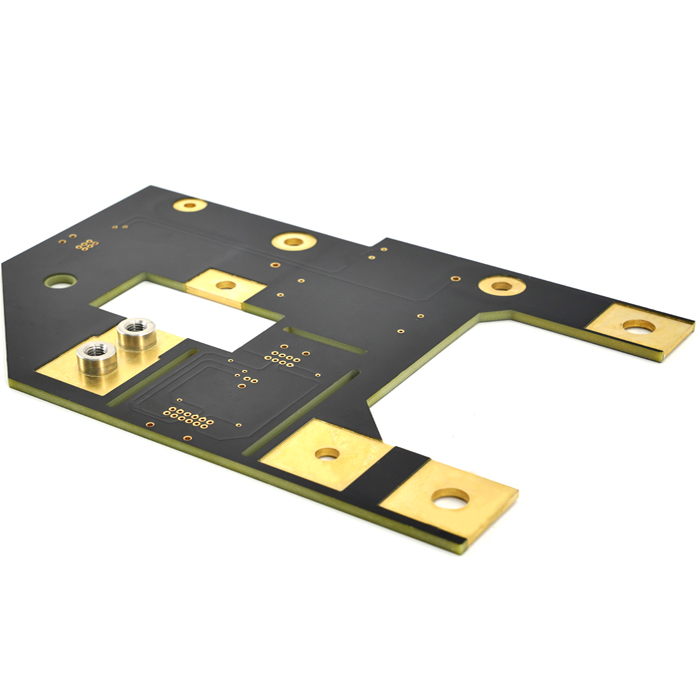

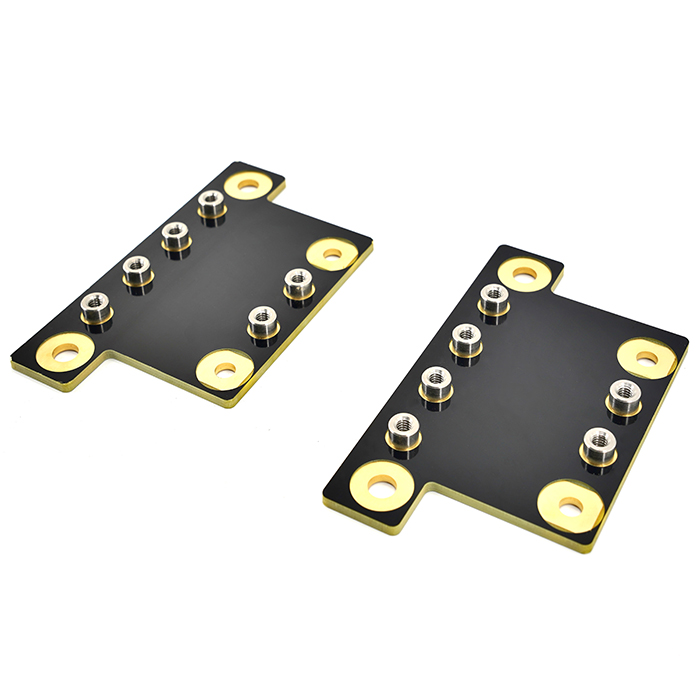

Sulautettu virtakisko PCB

Sulautettu virtakisko PCB

Voit olla varma, että ostat Jiubao Embedded Busbar PCB:n tehtaaltamme. Kiskot ovat suurvirtaisia ​​painettuja piirilevyjä ja myös virtakiskojen ja elektronisten järjestelmien integrointia, tekniikkaa, joka yhdistää suurvirran ja mikroelektroniikan yhdeksi järjestelmäksi voimansiirto- ja tehosovelluksiin. Tämä yhdistelmä saadaan aikaan lisäämällä virtakiskoja ja muita kuparijohtimia painettuun piirilevyyn (PCB), jotta saavutetaan korkea virransiirtokyky ja tehoa haihduttavien komponenttien lämmönpoisto.

Sulautetun virtakisko-piirilevyn esittely:

Sulautettuja virtakisko-PCB-levyjä käytetään laajalti, ja ne täyttävät yhä useamman vahvojen komponenttien ja suuritehoisten komponenttien lämmönpoistovaatimukset ja täyttävät myös korkean lämmönjohtavuuden kuparin lämmönpoistovaatimukset. Upotettu virtakisko PCB-painettu piirilevy tarkoittaa kupariytimen upottamista esijyrsittyyn uraan puristuksen aikana. Laminoituja prepregejä käytetään kupariytimen liittämiseen piirilevyyn. Upotettu kupariydin on suorassa kosketuksessa sisemmän FR4-epoksilevyn kanssa ja piirilevyä käytettäessä lämpö siirtyy nopeasti kuparilohkoon. Sitten lämpö poistetaan ilmasta kupariytimen kautta. Lämmönpoistovaikutus on parempi kuin haudatun kupariytimen piirilevy, prosessi on yksinkertainen, kustannukset ovat alhaiset ja sovellusmahdollisuudet ovat laajat. Kupariytimen upottaminen piirilevyyn on keskeinen prosessi, johon on vastattava teknisiä vaikeuksia, kuten kupariytimen muoto, kupariytimen koko ja sileys sekä piirilevyn jyrsintäura, muuten luotettavuusongelmia syntyy. esiintyä helposti. JBPCB:llä on monen vuoden kokemus sulautettujen virtakisko-piirilevyjen valmistuksesta, joka tarjoaa teknistä tukea ja toimitusta monille tunnetuille uusille energiaajoneuvoteollisuudille.

Uusien energiaajoneuvojen kehittelyn myötä uusia energiaajoneuvojen akkuja tehdään yhä enemmän innovaatioita. Uuden energian ajoneuvon akku on uudentyyppinen ajoneuvoakku, joka käyttää uutta energiateknologiaa kasvihuonekaasupäästöjen vähentämiseen. Akku on kytkettävä latauspinoon lataamista varten, ja pikalataava kuparisulautetulla väyläpiirillä on suuri virran kapasiteetti ja se on erittäin matalan resistanssin johdin. Virtakiskon päätehtävä on johtaa korkeaa virtaa. Virtakisko PCB vaatii suurvirranjakoyksikön (tunnetaan myös nimellä kuparikiskovirtakisko), jota käytetään laajalti uudessa energiateollisuudessa, mukaan lukien sähköajoneuvojen moottoriohjaimet, suurjännitteiset tehonjakelulaatikot, taajuusmuuttajat ja aurinkosähköinvertterit. . Suurjännite- ja suurvirtamuunnoslaitteiden virtakisko-pcb-tuotteet laitteisiin, kuten invertteriin, tuulivoimamuuntimiin, raideliikenteeseen, moottoriajoneuvojen vetolaitteisiin, viestintä- ja datalaitteisiin. Tuote toteuttaa yksinkertaisen ja perinteisen suurjännitteen ja suurvirran jakelun, ja sitä voidaan käyttää perinteisissä monimutkaisissa pienjänniteohjauspiireissä. Tyypillisiä sovelluksia autoteollisuudessa tai avioniikassa käsittelevät noin 1000 ampeerin virrat.

Käytetään uusien energia-ajoneuvojen jakotauluissa, piirilevyissä, akuissa, tehonsyöttöyksiköissä, akkuyksiköiden sähköisissä ohjauskaapeissa, rautatieliikenteessä, aurinkosähköinverttereissä, tuulienergiassa, viestinnässä ja datassa, tehoelektroniikassa, suurjännitejakelulaatikoissa, taajuusmuuttajissa ja moottoriajoneuvojen vetolaitteet, viestintä- ja datalaitteet, korkea jännite jne., suurvirran muunnoslaitteet, ne tarjoavat myös piirilevylle rakenteellisen jäykkyyden.

Virtakiskon päätarkoitus on johtaa suuria virtoja, jotka ylittävät standardipiirilevyn virranjäljet. Tuotteella on itsenäinen suuren virran jakelu, korkea jännite, vakaa suuri virta, vahva eristys, korkea hyötysuhde, pitkä käyttöikä, tehokas lämmönpoistokyky, vakaa ja turvallinen.

Q1: Onko sinulla autoteollisuuden todistus?
A1: Kyllä, meillä on IATF 16949 -sertifikaatti autoteollisuudelle, mikä auttaa toteuttamaan painettuja piirilevyjä suuritehoisiin sovelluksiin, voimme myös tarjota UL-sertifioinnin.
Q2: Mitä asiakirjoja meidän tulee toimittaa piirilevyyn upotetulle kupariytimelle ja laminaattirakenne on erilainen?
A2: Suunnitellut piirustukset vääristyvät, kun ne avataan tai tulkitaan eri ohjelmistoilla. Gerber-tiedostot ovat parhaita (Protel, power pcb, PADs) ohjelmistopiirroksia ja tekstikuvauksia.
Q3: Miten laminoitu rakenne tulisi ilmaista?
A3: Ensinnäkin Gerber-tiedostoissa on jokainen kerros, ja jokainen kerros toisessa PDF-tiedostossa voidaan merkitä eri väreillä + tekstikuvauksella.
Q4: Mitkä ovat sulautetun virtakisko-PCB:n tallennusajan ja ympäristön vaatimukset?
A4: Sisäänrakennetun virtakiskopiirilevyn lämpötila ja kosteus vaikuttavat tuotteen käyttöikään. Tyhjiömuovikalvopakkauksen alla lämpötila on 25±2â; kosteus on 55±5 % RH ja laatutakuu 6 kuukautta. Jos tyhjiömuovikalvopakkaus on poistettu, upotettu virtakisko PCB-hitsausasento DNIG altistuu ilmalle pitkään ja tapahtuu hapettumista, mikä vaikuttaa hitsauskomponentteihin.
