Lämpösähköinen erotuskuparisubstraatti PCB
Lämpösähköinen erotuskuparisubstraatti PCB
Lämpösähköinen erotuskuparisubstraatin piirilevytuotteen esittely:
Kuparin lämmönjohtavuus metallisydämispiirilevyjen valmistusprosessissa on jopa 384 W/(m·K), ja lämpösähköinen erotus korjaa olemassa olevan yksipuolisen kuparialustan riittämättömän lämmönjohtavuuden ja lämmönpoiston puutteet. Lämpö viittaa lämpötyynyyn (PAD) ja sähkö viittaa positiivisiin ja negatiivisiin elektrodiin. Nämä kaksi on erotettu eristysmateriaaleilla erityisen lämpötyynyn muodostamiseksi. Lämpötyynyn tehtävänä on johtaa lämpöä. Elektrodin päätehtävä on johtaa sähköä. Tätä pakkausmenetelmää kutsutaan lämpösähköiseksi erotukseksi. , sen etuja on monia, pääasiassa LED-lämmönpoistosuunnittelu on erittäin kätevää. Kuvan suuri paljas kuparialue on suunniteltu suureksi kohoksi, joka koskettaa suoraan kuparipohjaa ja suoraan kosketuksiin jäähdytyselementillä, ja lämpö johdetaan ulos, mikä parantaa huomattavasti lämmönpoistovaikutusta. Yksipuolinen lämpösähköinen erotustuote voi ratkaista lämmöntuotannon ja valotehokkuuden ongelmat erittäin hyvin autolamppujen käytössä, ja sen etuna on nopea lämmöntuotto, korkea kirkkaus ja energiansäästö.
Termosähköisesti erotetun metallisubstraattipiirilevyn muodostusprosessi sisältää: suojateipin kiinnittämisen kuparipohjakerroksen yhdelle puolelle; etsausmusteen muodostaminen, valottaminen, kehittäminen ja syövyttäminen piirilevyprosessin läpi siten, että lämmön haihtumisalue muodostaa ulkoneman ja ulkoneman korkeus on yhtä suuri kuin eristävä kerros ja piirikerros. Pinoamalla piirikerros (kuparikalvo) ja eristyskerros (ei-liimautuva prepreg) yhteen; ikkunan avaaminen piirikerroksen ja eristävän kerroksen lämmönpoistoalueella, joka voidaan avata stanssaamalla tai CNC-muovauksella; Lämmönpoistokerros, piirikerros ja eristyskerros (ei-virtaava liima-epoksiprepreg) puristetaan yhteen kuumapuristamalla; piirikerroksen piiri valmistetaan piirilevyn käsittelyprosessin mukaisesti ja voidaan muodostaa hyödyllisyysmallin tarjoama lämpösähköinen erotusmetallisubstraatti. . Lämpösähköinen erotus soveltuu yhteensovitettavaksi yksittäisen suuritehoisen lampun, erityisesti COB-paketin, kanssa, jotta lamppu voi saavuttaa parempia tuloksia.
Lämpösähköisesti erotetun kuparialustan pcb:n haitat: ei sovellu yksielektrodilastupaljas muottipakkauksiin.
Lämpösähköinen erotuskuparisubstraatin piirilevyrakenne sopii korkeataajuisiin piireihin ja alueisiin, joissa on suuria muutoksia korkeissa ja matalissa lämpötiloissa, tarkkuusviestintälaitteiden lämmönpoisto ja arkkitehtoninen sisustusteollisuus, sekä autojen LED-valot, kaivoslamput ja näyttämövalot. . Teollisuuslaitteiden altistuslaitteet ja kaivoskoneiden jäähdytyselementit ovat kaikki mukana sovelluksissa.
Lämpösähköinen erotuskuparisubstraatti pcb on jaettu yksipuoliseen lämpösähköiseen erotuskuparisubstraatti pcb:hen ja kaksipuoliseen lämpösähköiseen erotuskuparisubstraattipiirilevyyn, ja nyt yksi lämpösähköinen erotuskuparisubstraatti pcb on otettu käyttöön.
Lämpösähköinen erotuskuparisubstraatin PCB-tuoterakennekaavio:

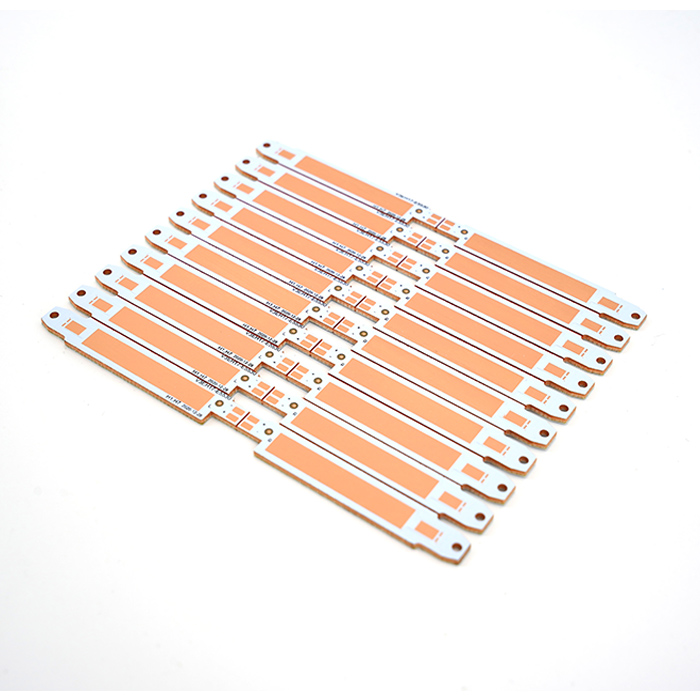

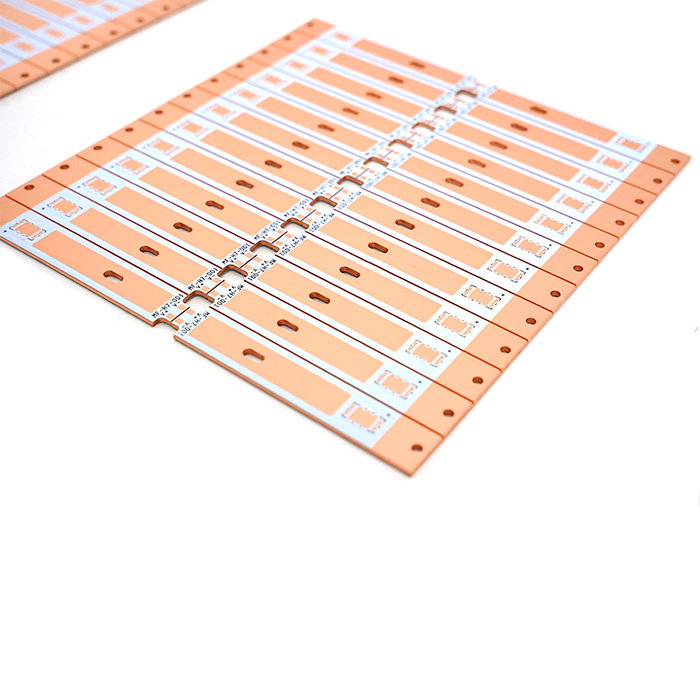

Kaaviokaavio lämpösähköisen erotuskuparisubstraatin PCB-tuotteen etu- ja takaosasta:
Kuparialustan piirilevytuotteiden ja tuotantoprosessien valmistusohjeet:
Pohjamateriaalia |
kupari (C1100) |
Kerrosten määrä |
1L |
Paksuus (mm) |
0,4-5,0 mm |
Kuparifolion paksuus (um) |
35/70/105/140um |
Juotosmaskin väri |
valkoinen/musta/mattamusta/punainen/vihreä/sininen/mattavihreä |
Hahmon väri |
Valkoinen/musta/oranssi/punainen/sininen |
Muodostusmenetelmä |
CNC-gong-levy, CNC V-leikkaus, muotinmuovaus, laserleikkaus ja jyrsintä |
Tarkastustesti |
AOI; korkean nopeuden lentävä luotain; E-testi; Jännitteen testi |
Pintakäsittelyprosessi |
HASL ILMAINEN LEAD DNIG OSP |
Toimitusaika |
5-6 päivää. |
Kuparipohjaisten PCB-tuotteiden käyttötilanteet:
Taskulamppu, teollisuuskaivoslamppu, autojen LED-lamppu, UV-lamppu, näyttämöprojektiolamppu, 5G-viestintä, seinäpesuri, LED-katuvalaisin, mekaaniset laitteet ja erilaiset tarkkuus- ja vaativat jäähdytysvalaistuslaitteet
Kuparipohjaisten PCB-tuotteiden edut:
Pitkä käyttöikä, tehokas lämmönpoisto, vakaa käyttö
FAQ
Q1. Oletko piirilevyjen valmistaja? Onko sinulla tehdas?
V: Olemme ammattimainen painetun piirilevyn valmistaja yli 12 vuotta, meillä on tehtaita, koneita, voit nähdä tehdaskuviamme.
Q2. Voinko saada PCB-näytteitä ilmaiseksi? Onko ilmainen toimitus saatavilla?
V: Kyllä, voimme antaa sinulle ilmaisia PCB-näytteitä keskustelun ja kaikkien yksityiskohtien vahvistamisen jälkeen. Mutta emme tarjoa ilmaista toimitusta, annamme sinulle alennuksen, jos ostat paljon tuotteita.
Q3. Teetkö OEM?
Vastaus: Kyllä. Olemme piirilevyjen valmistaja, meillä on tehtaita ja automaatiolaitteita koko PCB- ja PCBA-prosessille, ja voimme tarkasti havaita ja lähettää tuotteet. Tarjoamme yhden luukun ostopalvelua PCB:lle ja PCBA:lle.
Q4. Voiko 2-kerroksinen lämpötyyny olla suorassa kosketuksessa substraatin kanssa, kun elektrodit ovat PCB:n toisessa kerroksessa?
V: Kyllä, voimme valmistaa piirilevyjä, joissa on 2-kerroksiset lämpöä johtavat tyynyt, jotka ovat suorassa kosketuksessa alustan kanssa, kutsumme sitä 2-kerroksiseksi lämpösähköiseksi erotuskuparisubstraatiksi, näet tuotekartan tai voit lähettää Gerber-tiedot sähköpostiisi. @jbmcpcb. fi vahvistaaksesi.
