Voit olla varma, että ostat Jiubao 1 Layer Aluminium Pcb -levyn tehtaaltamme. Metalliytiminen painettu piirilevy on komposiittipainettu piirilevy, joka koostuu metallisubstraatista, eristävästä väliainekerroksesta ja piirikuparikerroksesta. Metallimatriisi on tavallisesti alumiinia, rautaa, kuparia, invarkuparia, volframi-molybdeeniseosta jne. Metallisubstraatin lämmönhäviö on suurempi kuin kuparipäällysteisen laminaatin. Metallisubstraatin lämmönpoisto liittyy sen eristävän kerroksen tiheyteen ja lämmönjohtavuuteen. Mitä ohuempi eristekerros, sitä korkeampi lämmönjohtavuus. Eristyskerros on yleensä modifioitua epoksihartsia, polyfenyleenieetteriä, polyimidia jne. Eristyskerroksen paksuus on 50 μm-200 μm. Piirikerrokset koostuvat kuparikerroksista. Metallilevyn paksuus on 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ja 5,0 mm. Kuten jäykkä-flex painetut piirilevyt, metallipohjaiset painetut piirilevyt voidaan jakaa yksipuolisiin, kaksipuolisiin ja monikerroksisiin, ja ne ovat erityinen valikoima painettuja piirilevyjä. Metalli-PCB tunnetaan myös nimellä metallisydän PCB, MCPCB, IMS (eristetty metallisubstraatti), metallipäällysteinen PCB.

Alumiinipohjainen kuparipinnoitettu laminaatti
Rautapohjainen kuparipinnoitettu laminaatti
Kuparipohjainen kuparipinnoitettu laminaatti
Teräspohja kuparipinnoitettu laminaatti

Yleinen metallipohjainen kuparipinnoitettu laminaatti
Paloa hidastava metallipohjainen kuparipinnoitettu laminaatti
Korkean lämmönkestävä metallipohja kuparipinnoitettu laminaatti
Korkean lämmönjohtavuuden metallipohjainen kuparipinnoitettu laminaatti
Erittäin korkea lämmönjohtavuus metallipohjainen kuparipinnoitettu laminaatti
Korkeataajuinen, mikroaaltouunityyppinen metallipohjainen kuparipinnoitettu laminaatti
Monikerroksinen metallipohja kuparipinnoitettu laminaatti

a). Alumiinin ominaisuudet: lämmönjohtavuus 237 W/(m·K), kohtuuhintainen, hyväksyttävä ja laajalti käytetty.
b). Kuparin ominaisuudet: lämmönjohtavuus on 384 W/(m·K), hinta on liian korkea ja sitä käytetään korkean jalostusarvon tuotteissa.
c). Hopean ominaisuudet: lämmönjohtavuus 429 W/(m·K),
d). Raudan ominaisuudet: lämmönjohtavuus 80W/(m·K),
e). Teräksen ominaisuudet: lämmönjohtavuus 40W/(m·K),

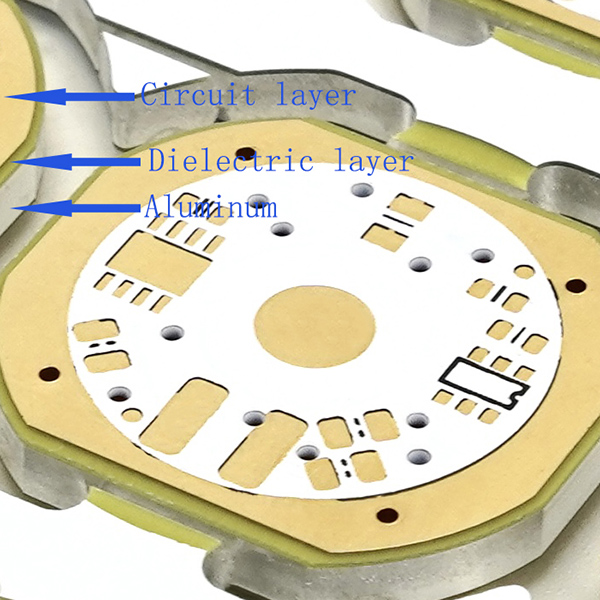

Metalli-PCB koostuu kerroksesta kuparikalvoa, dielektristä kerrosta ja metallikerrosta.
· Piirin kuparikerros: Käytetty kuparikerros on paksumpaa kuin normaali CCL (1oz-10oz). Paksummat kuparikerrokset tarkoittavat suurempaa virrankantokykyä.
· Dielektrinen kerros: Dielektrinen kerros on lämpöä johtava kerros, jonka paksuus on noin 50–200 μm. Sillä on alhainen lämmönkestävyys, lämmönsiirto ja eristys.
· Metallikerros: Kolmas kerros on metallikerros, joka koostuu alumiinista tai kuparista ja jolla on korkea lämmönjohtavuus.

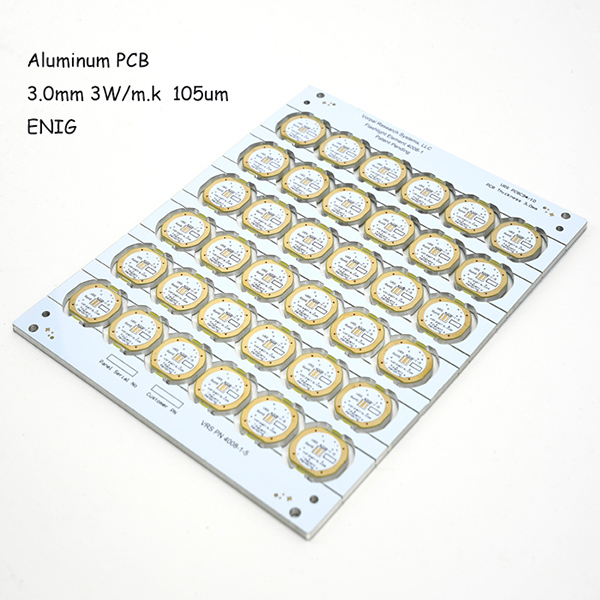

1-kerroksinen alumiinisubstraattituotteen esittely:

1-kerroksinen alumiininen piirilevy on alumiininen piirilevy; 1-kerroksinen alumiininen piirilevy on jaettu kolmeen kerrokseen: alumiini, eristyskerros ja kupari. Alumiini on lämmönpoistoa varten, eristekerros lämmönsiirtoa ja eristystä varten ja kupari sähkönjohtavuutta varten. 1-kerroksisissa alumiinisissa piirilevyissä on yleensä painetut piirit toisella puolella ja sujuvat langattomat piirit toisella puolella. Yleisimmät alumiiniset piirilevyt markkinoilla ovat 1-kerroksiset alumiinipiirit. Yläpuoli on piiri, ja alapuoli on liitetty kuoreen tai lämpöliimaan lämmönpoistoa varten. 1-kerroksinen alumiinipiirilevy korvaa aiemman FR4- ja PCB-lasikuitulevyn, joka on vahva ja korkeaprofiilinen, jolla on hyvä lämmönpoisto, sitä ei ole helppo rikkoa ja jolla on hyvä tuoterakenteen joustavuus. Jiubao Technology on valmistaja, jolla on metalliydinpiirilevyjen valmistusprosessi, täysi sarja huippuluokan tarkkuuslaitteita 7S-tuotantopaja materiaalin syötöstä valmiin tuotteen pakkaamiseen, työllistää korkealaatuisen eliittitiimin hallinnan ja jolla on vahva ammatillinen piirilevyyn osallistuva tiimi. tuotanto, On monia erinomaisia ​​insinöörejä ja ammattitaitoisia johtajia. Se on ammattimainen alumiinipiirilevyvalmistaja, jolla on laajamittainen, täydelliset laitteet, tiukka hallinta ja erinomainen laatu.

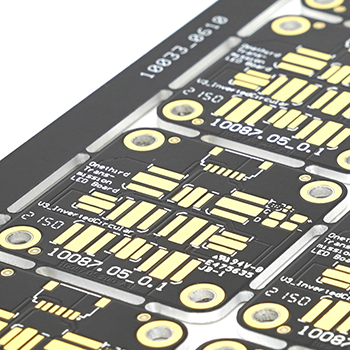

1-kerroksinen alumiininen piirilevy on alumiinipohjainen kuparipäällysteinen laminaatti (kuparilla päällystetty laminaatti on PCB:n substraatti). Alumiiniset piirilevyt ovat itse asiassa hyvin samanlaisia ​​kuin FR4-piirilevyt

Lämmönpoisto: Alumiinipiirilevyn suorituskyky lämmönpoistossa on melko hyvä verrattuna tavalliseen FR4-piirilevyyn. Esimerkiksi 1,5 mm paksun FR4-piirilevyn lämpövastus on 20-22 astetta wattia kohden, kun taas 1,5 mm paksun alumiinisen piirilevyn lämpövastus on 1-2 astetta wattia kohden.

Lämpölaajeneminen: Jokaisella aineella on oma lämpölaajenemiskerroin. Alumiinilla (22 ppm/C) ja kuparilla (18 ppm/C) on hyvin läheiset CTE-arvot. Koska alumiininen piirilevy toimii hyvin lämmönpoiston suhteen, ei ole vakavia laajenemis- tai supistumisongelmia. Alumiiniset piirilevyt toimivat hyvin, kestävät ja luotettavat.
Mittojen vakaus: Alumiiniset piirilevyt osoittavat mittavakautta ja vakaat mitat. Esimerkiksi kun niitä kuumennetaan 30-140 astetta, niiden mitat muuttuvat vain 2,5-3,0 %.
· Muut: Alumiinipiirilevyä voidaan käyttää teholaitteiden pinta-asennustekniikassa. Alumiinista piirilevyä voidaan käyttää tehokkaasti piirisuunnittelussa sen suorituskyvyn ansiosta piirisuunnittelun lämpölaajenemisen kannalta. Alumiiniset piirilevyt auttavat pidentämään tuotteen säilyvyyttä ja tuotteen tehotiheyttä. Alumiinipiirilevyt ovat myös erittäin luotettavia. Alumiinipiirilevyt voivat pienentää tuotteen kokonaiskokoa ja ovat myös halvempi vaihtoehto. Alumiinisilla PCB-levyillä on sähkömagneettinen suojaus ja korkea dielektrinen lujuus.

Alumiinisubstraattipiirilevyllä on erinomainen palonestokyky, korkea mekaaninen lujuus, mittastabiilius jne., Erityisen hyvä lämmönpoisto, sähkömagneettinen suojaus ja kelluvat tinaominaisuudet. Käytetään laajasti moottoripyörissä; matkapuhelimien sytyttimet; suuritehoiset LED-valot; kaiuttimet; tehomoduulit; akustiset suojajärjestelmät jne.
Projektio lamppu; Street lamppu; Kasvien kasvu lamppu; LED-lamppu alumiinisubstraatti; Projektiolaitteet; Jäähdytyslevy; Aurinkokennoalusta; 1-kerroksinen alumiinisubstraatti, jota käytetään 90 %:lle vedenalaisista valoista, sopii 90 %:lle lampuista.
Alumiinipiirilevy on ihanteellinen ratkaisu suuritiheyksisille ja suuritehoisille tuotteille, kuten LED-sovelluksille, teholaitteille, tietokoneille jne.
Jos sinulla on lämpöongelmia piirilevysi suunnittelussa, alumiinin tulisi olla ensimmäinen huomiosi. JBPCB tarjoaa kaikenlaisia ​​alumiinisubstraatteja, mukaan lukien yksipuoliset alumiinisubstraatit, monikerroksiset alumiinisubstraatit, hybridialumiinisubstraatit, taipuisat alumiinisubstraatit, läpireikäiset alumiinisubstraatit jne. Muut luokat, kuten yleiskäyttöiset alumiinisubstraatit, korkealämpöiset alustat Saatavilla on myös johtavuusalumiinisia substraatteja ja korkeataajuisia alumiinisia piirilevyjä. Jos tarvitset lisätietoja alumiinisista piirilevyistämme, ota rohkeasti yhteyttä.
